Roto Và Stato Khác Nhau Như Thế Nào? Cấu Tạo Và Công Dụng Của Từng Loại
1. Roto và Stato là gì?
Roto (Rotor) và Stato (Stator) là hai thành phần quan trọng trong cấu tạo của động cơ điện và máy phát điện, đóng vai trò thiết yếu trong việc chuyển đổi năng lượng điện thành năng lượng cơ học và ngược lại. Mặc dù có cấu tạo chung là bao gồm lõi thép và dây quấn, roto và stato có các chức năng và đặc điểm hoạt động rất khác nhau.
2. Khái niệm về Roto
Roto (Rotor) là phần chuyển động, còn gọi là phần quay của động cơ điện hoặc máy phát điện. Trong các thiết bị này, roto quay quanh trục của động cơ và tạo ra mô men xoắn. Quá trình này xảy ra nhờ vào sự tương tác giữa từ trường của stato và dòng điện chạy qua các cuộn dây của roto. Kết quả là roto truyền lực quay đến các bộ phận khác của máy móc.
Roto thường xuất hiện trong các thiết bị như động cơ điện không đồng bộ, máy phát điện, và các máy móc công nghiệp đòi hỏi chuyển động quay.
Stator máy đục cỡ lớn Kynko KD52
3. Khái niệm về Stato
Stato (Stator) là phần cố định, không di chuyển trong hệ thống động cơ hoặc máy phát điện. Nó là thành phần tạo ra từ trường quay khi có dòng điện chạy qua các cuộn dây. Từ trường quay này tác động lên roto, tạo ra chuyển động quay của roto.
Stato không chỉ có chức năng tạo ra từ trường, mà trong một số trường hợp còn đóng vai trò là phần ứng nhận dòng điện cảm ứng từ roto để tạo ra điện (ví dụ trong các loại máy phát điện). Do đó, stato thường được tìm thấy trong nhiều loại thiết bị như máy phát điện, động cơ điện, máy khoan và các thiết bị quay khác.

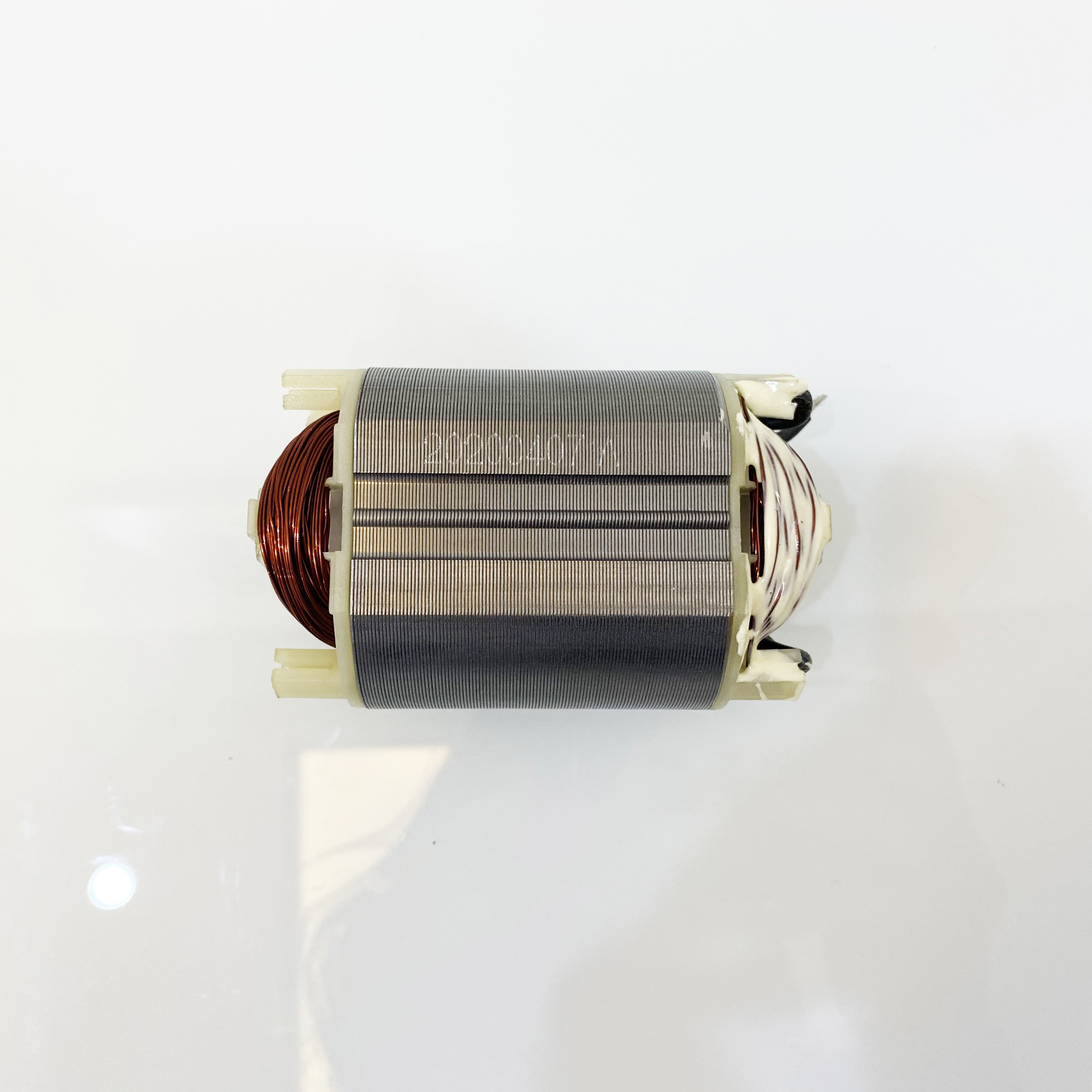

Stator trong máy đục cỡ lớn Kynko KD52
4. Cấu tạo của Roto và Stato
4.1. Cấu tạo của Roto
Roto thường bao gồm ba bộ phận chính: lõi thép, dây quấn, và trục máy.
+ Lõi thép roto:
- Được cấu tạo từ các lá thép kỹ thuật điện, xếp chồng lên nhau để giảm tổn thất dòng điện xoáy. Các lá thép này được dập rãnh bên ngoài để đặt các dây quấn.
- Lõi thép roto còn có các lỗ ở giữa để lắp với trục máy, giúp tạo kết nối chắc chắn với trục quay của động cơ.
+ Dây quấn roto:
- Roto lồng sóc (ngắn mạch): Đây là dạng phổ biến của roto, dây quấn được làm từ các thanh dẫn bằng đồng hoặc nhôm, gắn vào các vòng cuối để tạo thành hình dạng giống như lồng sóc. - - Khi có từ trường thay đổi từ stato, roto lồng sóc tạo ra dòng điện cảm ứng và chuyển đổi thành mô men xoắn.
- Roto dây quấn: Dây quấn roto được làm từ dây dẫn và quấn theo các cuộn dây. Roto dây quấn thường xuất hiện trong các động cơ điện lớn hoặc máy phát điện, và nó cho phép điều chỉnh dòng điện chạy qua dây quấn để kiểm soát tốc độ và mô men.
+ Trục máy:
- Trục roto thường được làm bằng thép, được thiết kế để chịu lực và truyền mô men xoắn từ động cơ đến các bộ phận khác của máy móc. Trục này cũng giúp giữ và hỗ trợ cho lõi thép roto, đảm bảo roto quay mượt mà trong quá trình hoạt động.
4.2. Cấu tạo của Stato
Stato bao gồm hai bộ phận chính: lõi thép và dây quấn. Ngoài ra, stato còn có vỏ máy và nắp máy.
+ Lõi thép stato:
- Lõi thép stato có dạng hình trụ, được ghép từ các lá thép kỹ thuật điện. Các lá thép này có nhiệm vụ giảm tổn thất dòng điện xoáy và tăng cường hiệu quả từ tính.
- Bên trong lõi thép stato có các rãnh dập sẵn theo hướng trục, tạo không gian cho các dây quấn được đặt vào. Lõi thép này được ép vào vỏ máy, giúp cố định stato và tăng độ bền cho toàn bộ hệ thống.
+ Dây quấn stato:
- Dây quấn của stato thường được làm từ đồng, do đồng có độ dẫn điện cao và khả năng chịu nhiệt tốt. Dây quấn này được đặt trong các rãnh của lõi thép stato và được cách điện kỹ càng để đảm bảo an toàn và hiệu suất hoạt động.
- Khi có dòng điện xoay chiều ba pha chạy qua các dây quấn, một từ trường quay sẽ được tạo ra, tác động lên roto và làm cho roto quay theo.

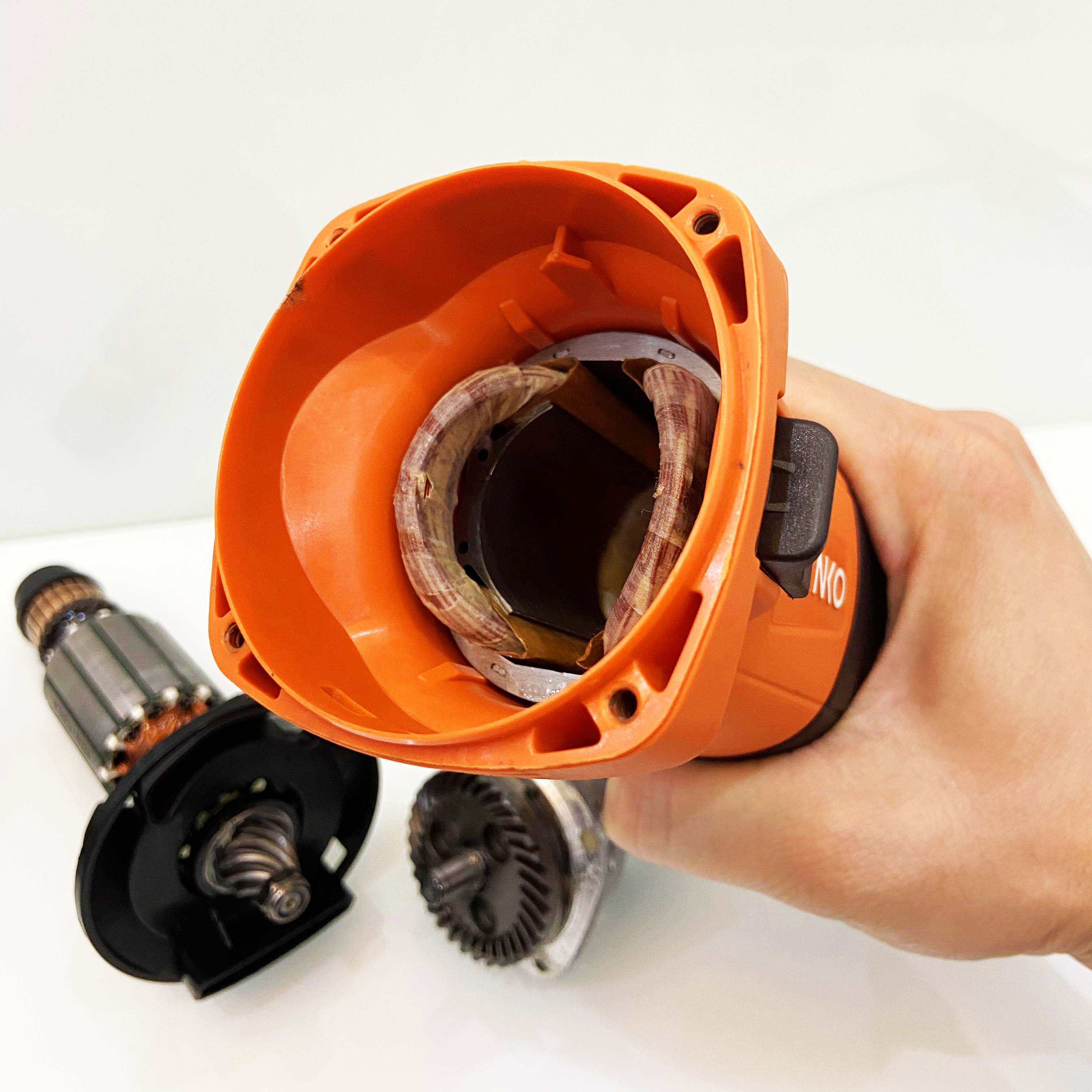

Cận cảnh Rotor và Stator bên trong máy mài Kynko KD38
*Vỏ máy và nắp máy:
- Vỏ máy và nắp máy của stato thường được làm từ gang, giúp bảo vệ các bộ phận bên trong của stato khỏi các yếu tố bên ngoài như bụi, nhiệt độ, và va đập cơ học. Vỏ máy còn giúp cố định lõi thép stato và giảm rung động trong quá trình hoạt động của động cơ.
5. So sánh giữa Roto và Stato
*Điểm giống nhau:
+ Cấu tạo: Cả roto và stato đều có lõi thép và dây quấn. Điều này là điểm tương đồng cơ bản giữa hai bộ phận này, vì cả hai đều tham gia vào quá trình chuyển đổi năng lượng điện và từ tính.
+ Vật liệu chế tạo: Các thành phần chính của roto và stato như lõi thép, dây quấn thường được làm từ các vật liệu tương tự nhau, giúp tối ưu hóa hiệu quả truyền tải điện và từ tính.
*Điểm khác nhau:
|
|
ROTO |
STATO |
|
Vị trí và chức năng |
Là phần chuyển động, quay quanh trục và tạo ra mô men xoắn nhờ tương tác từ trường với stato. Đây là phần trực tiếp tạo ra chuyển động quay trong động cơ. |
Là phần tĩnh, không di chuyển, có nhiệm vụ tạo ra từ trường quay để tác động lên roto. Stato tạo điều kiện cho động cơ hoạt động nhưng không tham gia vào chuyển động vật lý. |
|
Hoạt động |
Khi stato tạo ra từ trường quay, dòng điện cảm ứng sẽ được sinh ra trong roto (trong trường hợp roto lồng sóc) hoặc roto dây quấn sẽ được kích hoạt trực tiếp bằng dòng điện. Dòng điện này tạo ra mô men xoắn làm cho roto quay quanh trục của động cơ. |
Chức năng chính của stato là tạo ra từ trường để tác động lên roto, thông qua dòng điện xoay chiều chạy trong các cuộn dây quấn ba pha. Từ trường này xoay quanh roto và tạo ra mô men quay cho roto.
|
|
Chuyển đổi năng lượng |
Chuyển đổi năng lượng điện từ thành năng lượng cơ học (chuyển động quay). |
Tạo ra từ trường quay và duy trì cơ chế hoạt động cho roto thông qua việc chuyển đổi năng lượng điện thành từ trường. |
Nhìn chung, roto và stato đều quan trọng nhưng chúng có các chức năng và vai trò khác nhau. Stato là phần tĩnh tạo ra từ trường và điều kiện hoạt động cho roto, trong khi roto là phần chuyển động trực tiếp tạo ra lực quay cần thiết cho động cơ hoạt động.
----
